Wählen Sie Ihr Produkt
Mit CAD-Modellen zum Download
© Skarke GmbHEinschraubgew.
gew. - Länge
Anschlussgew
SW
Langer Ventilkörper
Abdichtung
Öffnungsdruck
Farbe Kennring
M38x1,5
-
M26x1,5
SW 46
Nein
-
-
-
© Skarke GmbH
© Skarke GmbHProduktspezifikationen
Alle Daten auf einem Blick

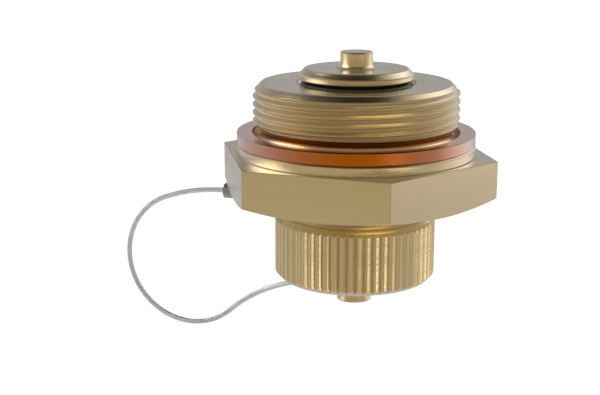

Skarke Öl-Service Ventile zeichnen sich durch Ihre Konstruktion mit einer sehr hohen Durchgangsleistung, Temperatur‐ und Druckbeständigkeit aus.
| Verwendung für z.B.: |
|
| Werkstoff: | Stahl / Messing – Dichtung am Ventilsitz FPM (Viton) |
| Temperaturbereich: | ‐30°C bis +200°C |
| Druckbeständigkeit: | auf Anfrage, die Druckbeständigkeit ist abhängig von der Ventilabmessung. Freigabe nur für drucklosen Ablass. |
| Durchflussmenge: | Die Durchflussmenge ist abhängig von den Abmessungen des Ventils, der Temperatur so wie der Viskosität des durchfließenden Mediums. |
| Beispiele der Durchflussmenge: | |
| Motorenöl: | 10 W/40 |
| Öltemperatur: | ca. 30° C |
| Durchflussmenge: |
|
| Ventilkörper: | Messing |
| Ventilteller: | Spezieller Ventilteller mit integriertem Magnet (ca. 2N Anziehungskraft) Messing mit O‐Ring Abdichtung in FPM (Viton) |
| Gewindefreistich: | Nach DIN 3852 Form A |
| Kupferdichtung: | Nach DIN 7603 A |
| Schutzkappe: | Gewinde M26x1,5 in Messing. Lieferung mit Edelstahl‐Seil. Das Stahlseil ist am Ventil und der Schutzkappe befestigt. Es verhindert ein verlegen der Kappe und garantiert ein schnelles Auffinden bei Wartungsarbeiten. |
| Schutzkappen Dichtscheibe: | in NBR (nur bei Messingkappe) |

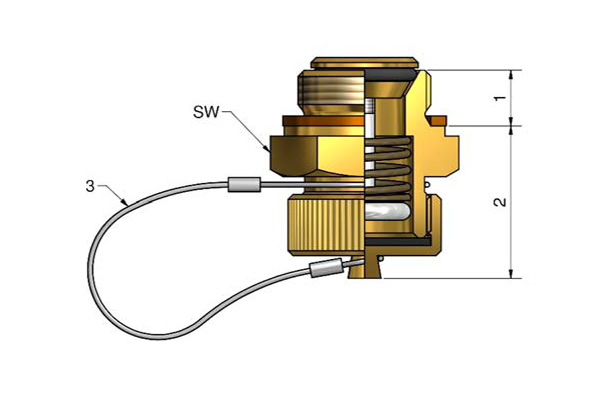

| Legende (siehe Zeichnung): | |
| 1: 11mm | |
| 2: 30,5mm | |
| 3: Edelstahl‐Seil | |
| SW: 46mm | |
