23pse22135-SÖl-Service Ventile
Serie
Serie 23
Material
Ventilkörper
Stahl
Schutzkappe
PA 6.6 GF30
Seil
Ja
Einschraubgew.
gew. - Länge
Anschlussgew
SW
Langer Ventilkörper
Abdichtung
Öffnungsdruck
Farbe Kennring
M 22x1,5
-
M 26
SW 22
Nein
-
-
-
© Skarke Ventilsysteme
© Skarke Ventilsysteme

Produktspezifikationen

Alle Daten auf einem Blick

Skarke Öl-Service Ventile zeichnen sich durch Ihre Konstruktion mit einer sehr hohen Durchgangsleistung, Temperatur‐ und Druckbeständigkeit aus.

Verwendung für z.B.:
  • Schmieröl, Hydrauliköl, Getriebeöl, sonstige Öle
  • weitere Flüssigkeiten auf Anfrage
Werkstoff: Stahl / Messing – Dichtung am Ventilsitz FPM (Viton)
Temperaturbereich: ‐30°C bis +200°C
Druckbeständigkeit: auf Anfrage, die Druckbeständigkeit ist abhängig von der Ventilabmessung
Durchflussmenge: Die Durchflussmenge ist abhängig von den Abmessungen des Ventils, der Temperatur so wie dem Druck und der Viskosität des durchfließenden Mediums.
Beispiele der Durchflussmenge:
Ventil: 23se067‐K
Motorenöl: 10 W/40
Öltemperatur: ca. 30° C
Durchflussmenge: ca. 1,7 Liter/min.*
* Durchflussmenge ohne mechanische Druckeinwirkung
Ventilkörper: Stahl, chromatiert ( Chrom VI frei)
Ventilteller: Messing mit O‐Ring Abdichtung in FPM (Viton)
Gewindefreistich: Nach DIN 3852 Form A
Kupferdichtung Nach DIN 7603 A
Schutzkappe mit Stahlseil: Gewinde M 22x1,5 oder M 26x1,5 in Messing oder in PA 6.6 GF 30. Das Stahlseil ist am Ventil und der Schutzkappe befestigt. Es verhindert ein verlegen der Kappe und garantieren ein schnelles Auffinden bei Wartungsarbeiten.
Schutzkappen Dichtscheibe: in NBR (nur bei Messingkappe)

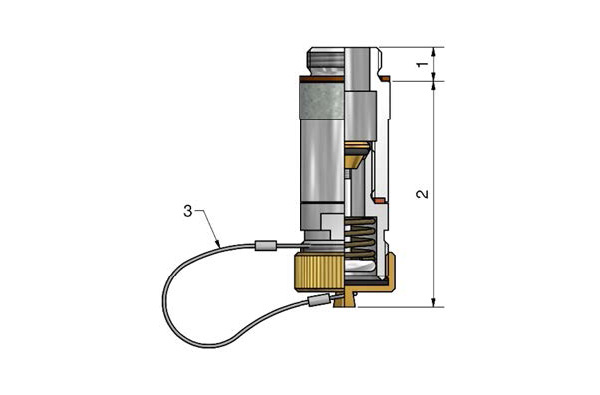

Legende (siehe Zeichnung):
1:     10mm
2:     ca. 67mm / 105mm / 113mm / 166mm (oder nach Wunsch)
3:     Edelstahl‐Seil
