23se14100Öl-Service Ventile
Serie
Serie 23
Material
Ventilkörper
Stahl
Schutzkappe
Messing
Seil
Nein
Einschraubgew.
gew. - Länge
Anschlussgew
SW
Langer Ventilkörper
Abdichtung
Öffnungsdruck
Farbe Kennring
M14x1,5
-
M22x1,5
SW 22
Nein
-
-
-
© Skarke GmbH
© Skarke GmbH

Produktspezifikationen

Alle Daten auf einem Blick

Skarke Öl-Service Ventile zeichnen sich durch Ihre Konstruktion mit einer sehr hohen Durchgangsleistung, Temperatur‐ und Druckbeständigkeit aus.

Verwendung für z.B.:
  • Schmieröl, Hydrauliköl, Getriebeöl, sonstige Öle
  • weitere Flüssigkeiten auf Anfrage
Werkstoff: Stahl / Messing – Dichtung am Ventilsitz FPM (Viton)
Temperaturbereich: ‐30°C bis +200°C
Druckbeständigkeit: Auf Anfrage (die Druckbeständigkeit ist abhängig von der Ventilabmessung).
Freigabe nur für drucklosen Ablass.
Durchflussmenge: Die Durchflussmenge ist abhängig von den Abmessungen des Ventils, der Temperatur so wie dem Druck und der Viskosität des durchfließenden Mediums.
Beispiel:
Motorenöl: 10 W/40
Öltemperatur: ca. 30° C
Durchflussmenge: ca. 0,75 Liter/min.*
* Durchflussmenge ohne mechanische Druckeinwirkung
Ventilkörper: Stahl, chromatiert ( Chrom VI frei)
Ventilteller: Messing mit O‐Ring Abdichtung in FPM (Viton)
Gewindefreistich: Nach DIN 3852 Form A
Kupferdichtung Nach DIN 7603 A
Schutzkappe mit Stahlseil: Gewinde M22x1,5 in Messing.
Schutzkappen Dichtscheibe: in NBR (nur bei Messingkappe)

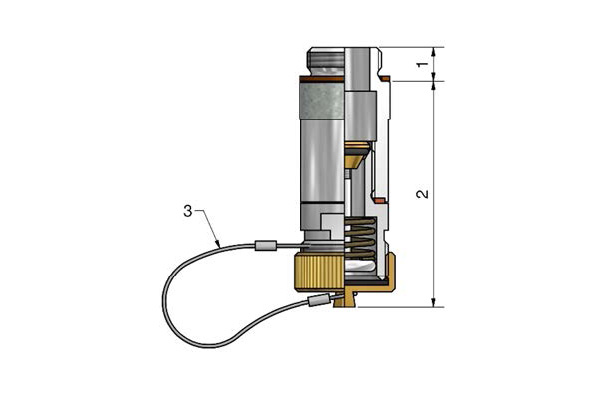

Legende (siehe Zeichnung):
1:     10mm
2:     ca. 67mm / 105mm / 113mm / 166mm (oder nach Wunsch)
3:     Edelstahl‐Seil
